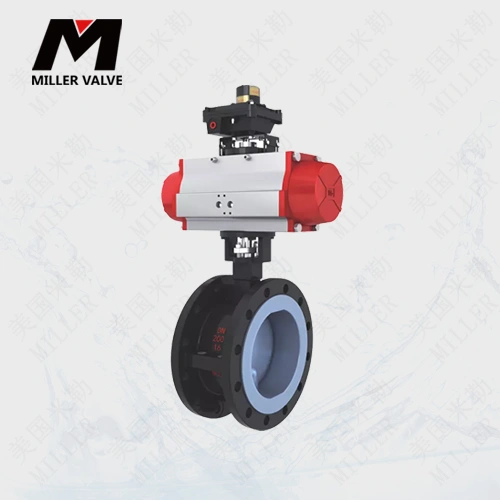

美国米勒进口气动衬氟蝶阀是内衬PTFE蝶阀（阀体和阀板均衬PTFE）和气动执行器组成，配合二位五通电磁阀或者二位三通换向电磁阀可以起到气动阀门的开关切断作用。再配合电气定位器输入4-20mA可以起到流量调节作用。
进口气动衬氟蝶阀参数
|
公称通径 |
DN40-1000mm |
|
公称压力 |
1.0MPa、1.6MPa |
|
适用温度 |
-30~+180℃ |
|
连接方式 |
对夹式、法兰式 |
|
阀体结构 |
A型 |
|
阀体材质 |
球墨铸铁、WCB、304、316+F46 F4 |
|
阀板材质 |
F46 F4+WCB、PTFE+304、316、316L等 |
|
阀座衬里 |
F46 F4 |
|
适用介质 |
酸碱腐蚀性介质 |
|
执行器型号 |
MSD/MSR系列单双作用气动执行器 |
|
供气压力 |
400～700KPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

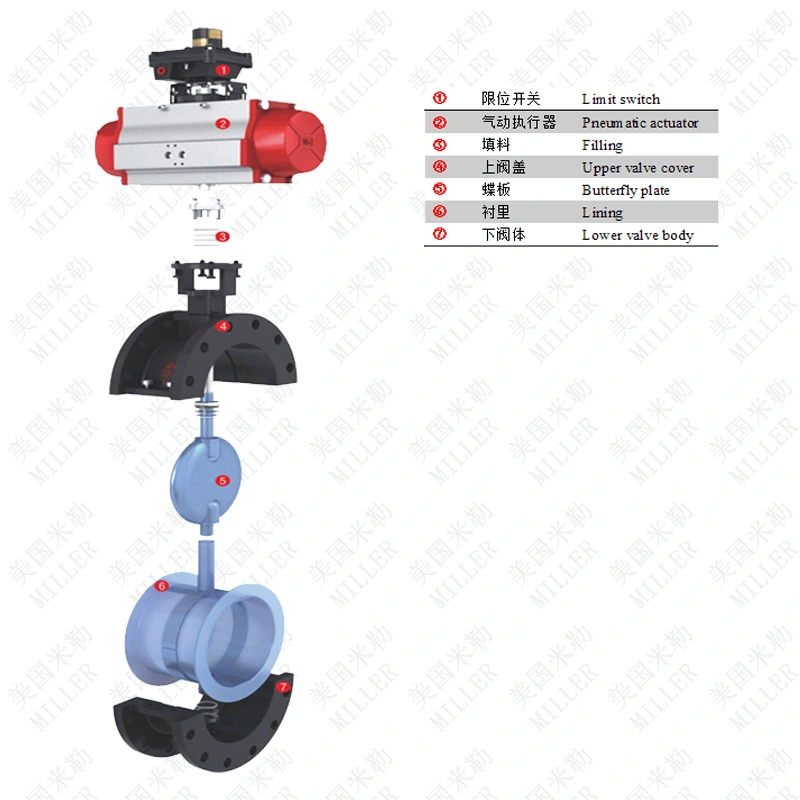

进口气动衬氟蝶阀结构图

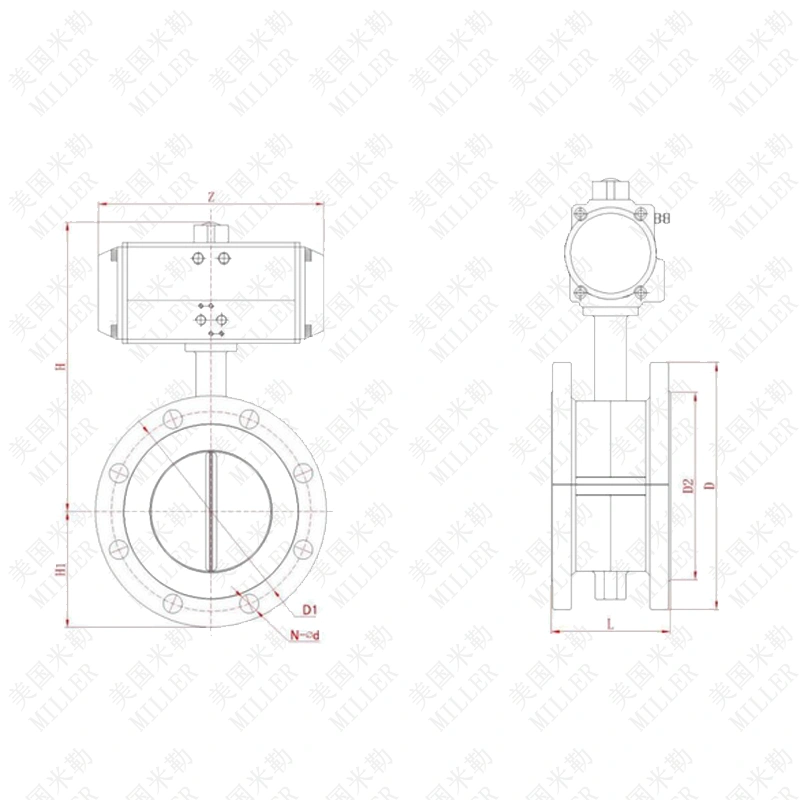

进口气动衬氟蝶阀连接尺寸
|
SI2E |
L |
H1 |
N-∅d |
PN10/PN16 |
D1 |
D2 |
|
DN50 |
108 |
65 |
4-∅18 |
165 |
125 |
102 |
|
DN65 |
112 |
71 |
4-∅18 |
185 |
145 |
122 |
|
DN80 |
114 |
n7 |
8-∅18 |
200 |
160 |
138 |
|
DN100 |
127 |
107 |
8-∅18 |
220 |
180 |
158 |
|
DN125 |
140 |
122 |
8-∅18 |
250 |
210 |
188 |
|
DN150 |
140 |
150 |
8-∅22 |
285 |
240 |
212 |
|
DN200 |
152 |
165 |
8-∅22/12-∅22 |
340 |
295 |
268 |
|
DN250 |
165 |
201 |
12-∅22/12-∅26 |
395/405 |
350/355 |
320 |
|
DN300 |
178 |
234 |
12-∅22/12-∅26 |
445/460 |
400/410 |
370 |
|
DN350 |
190 |
301 |
16-∅22/16-∅26 |
505/520 |
460/470 |
430 |
|
DN400 |
216 |
333 |
16-∅26/16-∅30 |
565/580 |
515/525 |
482 |
|
DN450 |
222 |
358 |
20-∅26/20-∅30 |
615/640 |
565/585 |
532 |
|
DN500 |
229 |
392 |
20-∅26/20-∅33 |
670/710 |
620/650 |
585 |
|
DN600 |
267 |
454 |
20-∅30/20-∅36 |
780/840 |
725/770 |
685 |
|
DN700 |
292 |
508 |
24-∅30/24-∅36 |
895/910 |
840 |
800 |
|
DN800 |
318 |
592 |
24-∅33/24-∅39 |
1015/1025 |
950 |
905 |
|
DN90o |
330 |
632 |
28-∅33/28-∅39 |
1115/1125 |
1050 |
1005 |
波肖门尾图库 仅供参考，以供应商提供的为准
