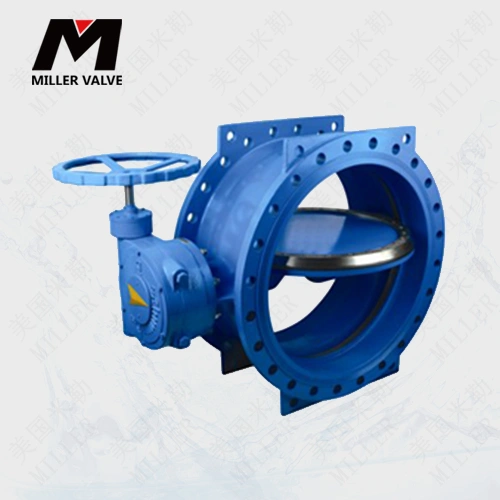

美国米勒进口双偏心软密封蝶阀是一款专门为自来水公司开发设计的高性能蝶阀，在管路中达到双向启闭及调节设备使用，其调节范围为0度到90度之间。本系列蝶阀之蝶板采用流通式双平板桁架结构设计(如采用单向流时，请将阀门阀体正向安装)，并采用高强度球墨铸铁或铸钢制造，以确保水流冲击下蝶板的强度及较低的水损。
进口双偏心软密封蝶阀参数
| 公称通径：DN100-DN3200(4"-96") | 公称压力：1.0Mpa-2.5Mpa |
| 适用介质：水、油品、空气 | 适用温度：0℃~200℃ |
| 操作方式：蜗轮、电动 | 泄漏等级：零泄漏(软密封) |
| 表面处理：环氧树脂喷涂 | 环氧涂层：通过ACS认证 |
| 阀体材质：铸钢、球墨铸铁GGG-50 | 蝶板材质：铸钢、球墨铸铁GGG-50 |
| 阀杆材质：不锈钢 | 阀座密封：三元乙丙、丁腈橡胶、不锈钢 |
| 设计：AWWA C504；API609；EN593；ISO10631；GB/T12238 | 结构：AWWA C504；ASME B16.10；EN558；ISO5752；GB/T12221 |
| 法兰：AWWAC207；ASME B16.5；EN1092；ISO7005；GB/T17241 | 测试：AWWA C516；API598；EN12266；ISO5208；GB/T13927 |

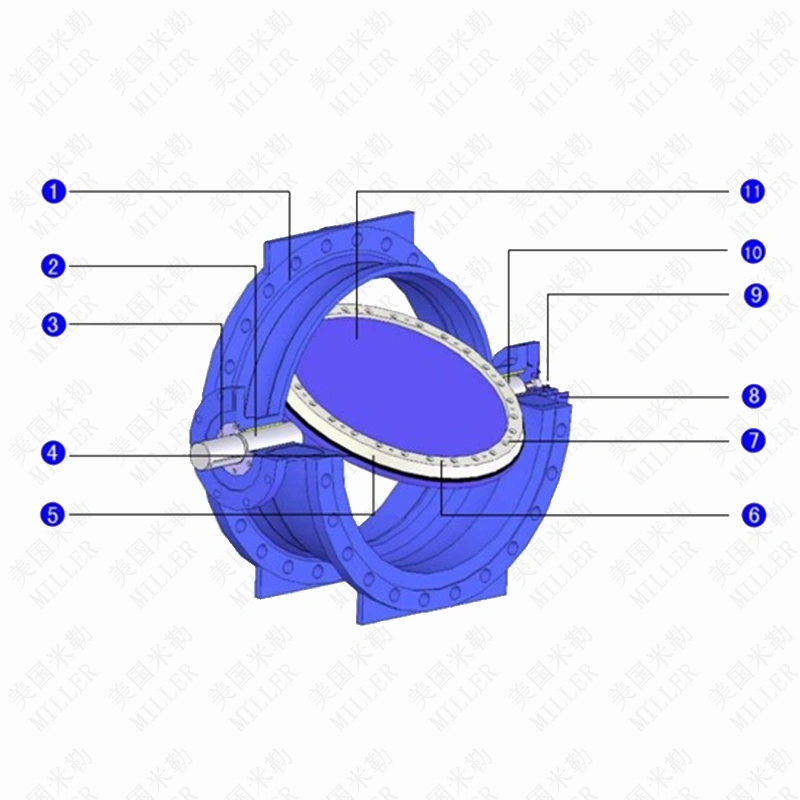

进口双偏心软密封蝶阀结构图
|
零件名称 |
材质 |
|
阀体 |
球墨铸铁：GGG50 (DIN1639) |
|
阀座 |
13Cr, SS304, SS316, 镍铬合金 |
|
密封圈 |
NBR, EPDM, VITON, 丁腈橡胶，三元乙丙，氟橡胶 |
|
轴套 |
铝青铜 |
|
阀轴 |
不锈钢：SS410, 17-4PH, SS304, SS316 (ASTM A476) |
|
定位盘 |
碳钢镀锌，不锈钢 |
|
紧固件 |
碳钢镀锌，不锈钢 |
|
驱动附件 |
齿轮箱：球墨铸铁, 铸钢WCB |
|
气动驱动：双作用气缸/单作用气缸 |
|
|
电动执行器驱动：开关型和调节性 |

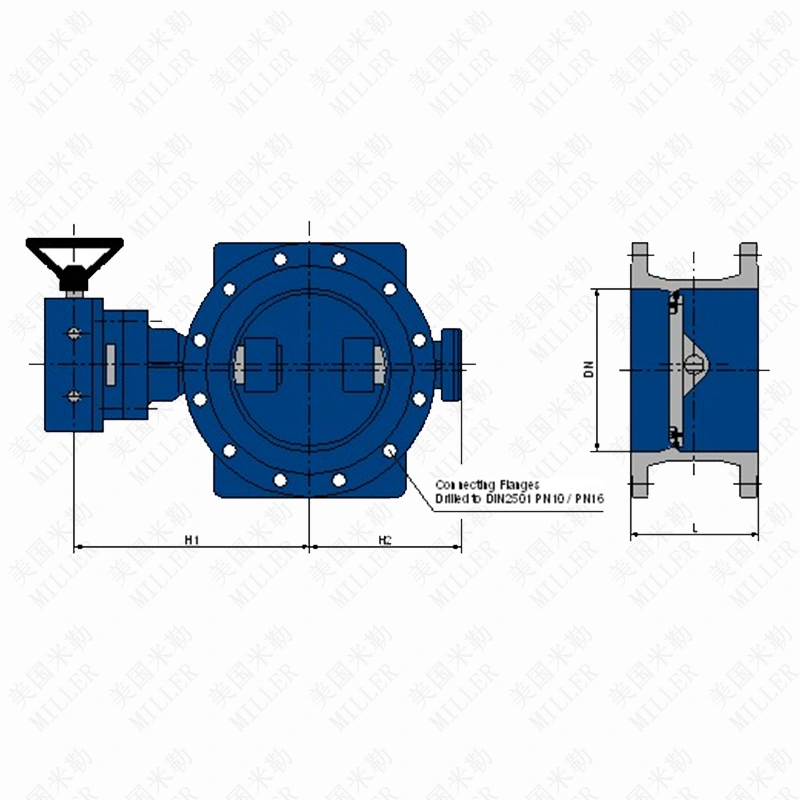

进口双偏心软密封蝶阀连接尺寸
|
Valve Size |
L |
H1 |
H2 |
Connecting Pad |
|
|
BS5155 |
EN558 |
||||
|
DN150 |
140 |
210 |
225 |
163 |
F10 |
|
DN200 |
152 |
230 |
253 |
190 |
F10 |
|
DN250 |
165 |
250 |
295 |
225 |
F12 |
|
DN300” |
178 |
270 |
322 |
262 |
F14 |
|
DN350 |
190 |
290 |
364 |
312 |
F14 |
|
DN400 |
216 |
310 |
425 |
343 |
F16 |
|
DN450 |
222 |
330 |
453 |
383 |
F16 |
|
DN500 |
229 |
350 |
505 |
421 |
F25 |
|
DN600 |
267 |
390 |
562 |
492 |
F25 |
|
DN700 |
292 |
430 |
633 |
556 |
F25 |
|
DN800 |
318 |
470 |
695 |
611 |
F30 |
|
DN900 |
330 |
510 |
818 |
675 |
F35 |
|
DN1000 |
410 |
550 |
883 |
742 |
F35 |
|
DN1200 |
470 |
630 |
1029 |
862 |
Connecting pad sizes are different at different pressure rating, upon to request |
|
DN1400 |
530 |
710 |
1215 |
1013 |
|
|
DN1600 |
600 |
790 |
1342 |
1138 |
|
|
DN1800 |
670 |
870 |
1455 |
1359 |
|
|
DN2000 |
760 |
950 |
1658 |
1487 |
|
实际尺寸以代理商提供为准，更多尺寸请与代理商联系
