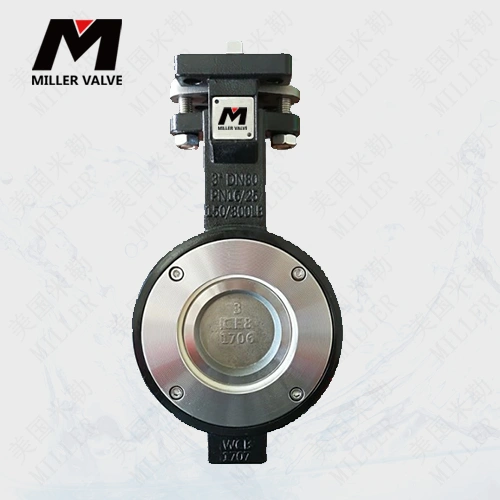

美国米勒进口高性能蝶阀是一款双偏心结构在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。
进口高性能蝶阀参数
| 公称通径：DN25-DN1500（2"~60"） | 公称压力：1.0Mpa-10.0Mpa（150LB~600LB） |
| 适用温度：-100℃~538℃ | 适用介质：水、蒸汽、油品、腐蚀性介质 |
| 连接方式：对夹/法兰/凸耳 | 泄漏等级：无气泡密封零泄漏 |
| 阀座材质：PTFE/RPTFE/PPL/不锈钢/镍基合金 | 阀体材质：碳钢、铸钢、不锈钢CF8/CF8M |
| 蝶板材质：不锈钢CF8/CF8M | 阀杆材质：不锈钢17-4PH |
| 填料材质：PTFE/柔性石墨 | 轴套材质：不锈钢/PTFE |

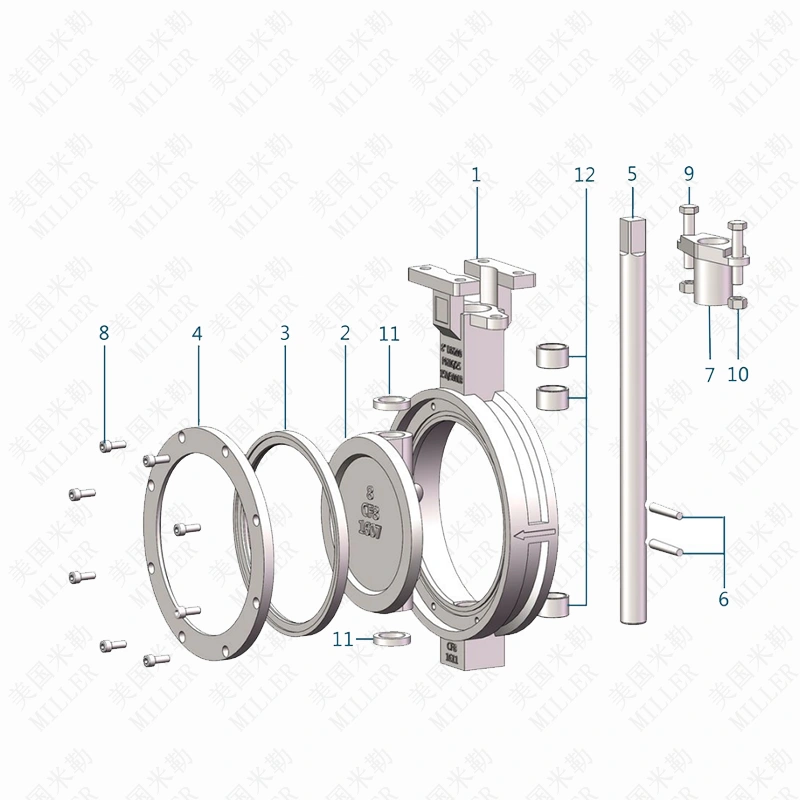

进口高性能蝶阀结构图
|
序号 |
名称 |
材质 |
ASTM标号 |
|
1 |
阀体/Body |
碳钢/不锈钢 |
WCB/CF8M |
|
2 |
阀板/Disc |
不锈钢 |
CF8/CF8M |
|
3 |
阀座/Seat |
橡胶 |
EPDM/FKM |
|
4 |
压环/Pressure ring |
不锈钢 |
CF8/CF8M |
|
5 |
阀杆/Stem |
不锈钢 |
416/431 |
|
6 |
锥销/Pin |
不锈钢 |
CF8/CF8M |
|
7 |
填料压盖/Packing gland |
不锈钢 |
CF8/CF8M |
|
8 |
螺栓/Bolt |
不锈钢 |
304 |
|
9 |
螺栓/Bolt |
不锈钢 |
304 |
|
10 |
螺母/Nut |
不锈钢 |
304 |
|
11 |
轴套/Axle sleeve |
不锈钢 |
304 |
|
12 |
密封填料/packing |
PTFE |

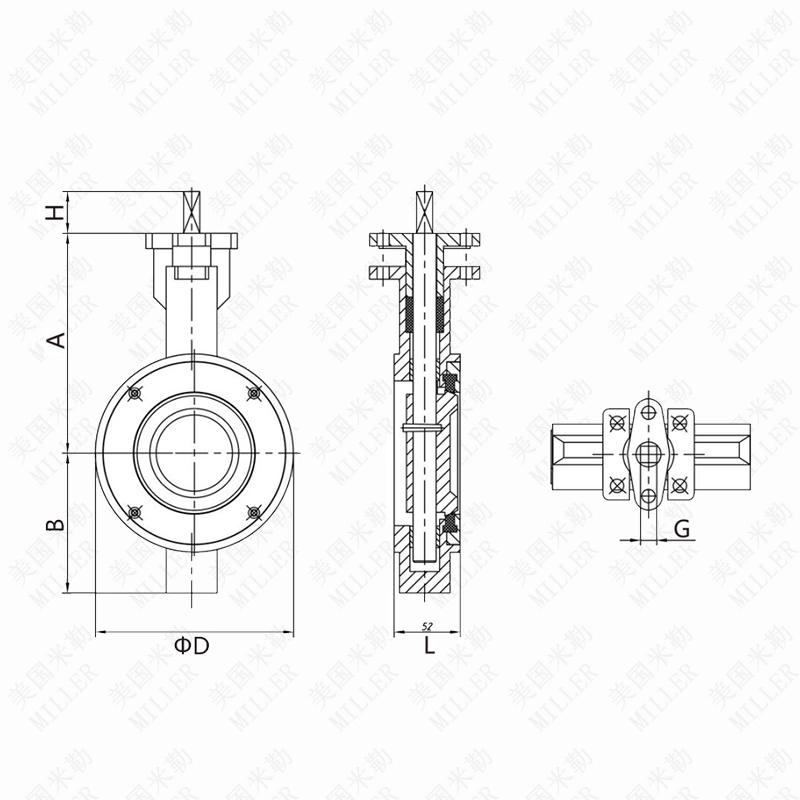

进口高性能蝶阀连接尺寸
|
DN |
英寸 |
上高 |
下高 |
外圆 |
结构长度 |
顶法兰― |
轴高― |
轴方边长 |
|
50/65 |
21/2 |
154 |
78 |
110 |
43 |
F07 |
21 |
11 |
|
80 |
3 |
166 |
88 |
13 |
46 |
FO7 |
21 |
11 |
|
100 |
4 |
187 |
103 |
158 |
52 |
FO7 |
26 |
14 |
|
125 |
5 |
198 |
118 |
188 |
56 |
FO7 |
26 |
14 |
|
150 |
6 |
220 |
133 |
216 |
56 |
FO7 |
26 |
14 |
|
200 |
8 |
260 |
166 |
270 |
60 |
F10 |
31 |
22 |
|
250 |
10 |
313 |
196 |
330 |
68 |
F10 |
36 |
22/27 |
|
300 |
12 |
350 |
230 |
380 |
78 |
F12 |
36 |
27 |
实际尺寸以代理商提供为准，更多尺寸请与代理商联系
