允许压差(MPa)

≤公称压力

阀体形式

三片式

公称压力

PN1.6-42 MPa；ANSI 150LB~2500LB

连接形式

法兰式  焊接式

密封填料

PTFE、PPL 柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

快开

动作范围

0～90°、0～360°

泄露量Q

按API598，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250：1

配置执行机构

可配MOL、MHQ等系列角行程电动执行机构

电源电压

AC220V、110V、DC24V  AC380V、414V

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

防爆等级

ExdⅡ BT4,ExdⅡ CT6

防护等级

IP65、IP67、可定制IP68

电源接口

2* PF 1/2”2* PF 3/4”

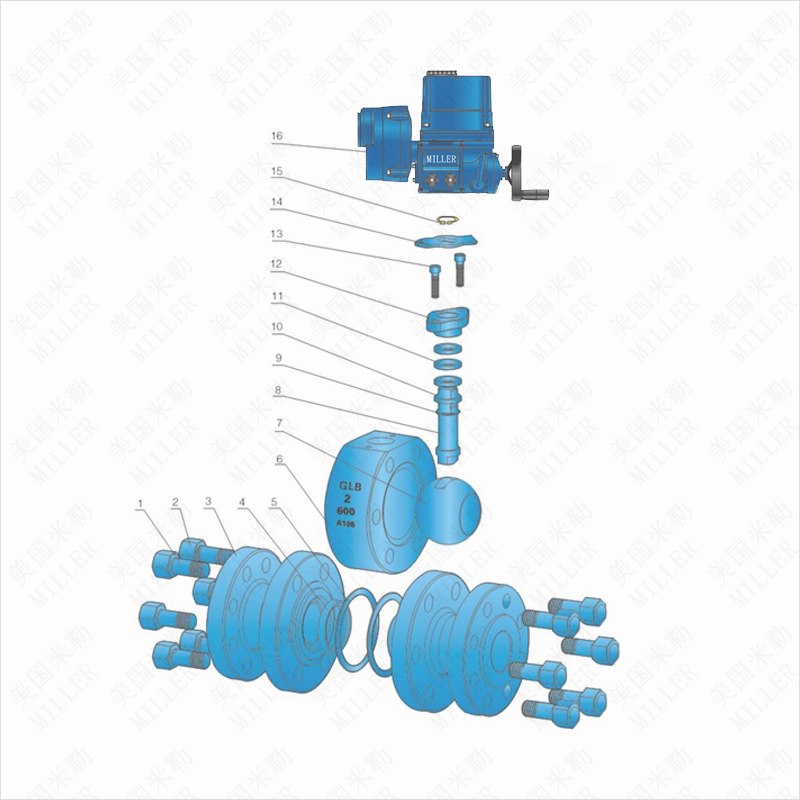

ASTM

ASTM

1

垫片Gasket

柔性石墨+不锈钢 Flexible graphite+stainless steel

9

垫片Gasket

PTFE

2

阀座Seat

PTFE

10

填料垫Packing seat

A276-410

3

右体Bonnet

A105

11

填料 Packing

柔性石墨Flexible graphite

4

螺母Nut

A194-2H

12

填料压盖Gland

A216-WCB

5

螺柱Stud

A193-B7

13

螺栓Bolt

A193-B7

6

阀体Body

A105

14

定位片Locating piece

Carbon steel

7

球体Ball*

A105+ENP

15

挡圈Ring

AIS11566

8

阀杆Stem**

A182-F6a

16

电动Electric

MOL、MHQ
